WKH2.5 2.5液壓回轉傳動裝置
 |
文件名：WKH系列液壓回轉傳動裝置
|
PDF格式
 圖片格式 |
|
扭矩：1000~80000N.M 轉速：1~63r/min |

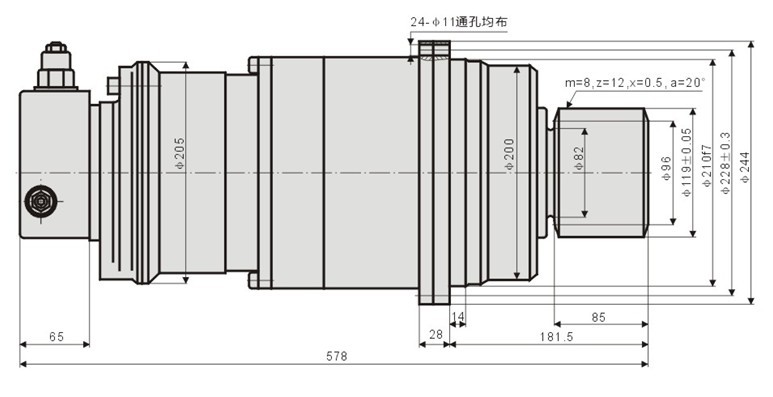

WKH2.5 2.5系列外形尺寸
.jpg "液壓回轉傳動裝置")
WKH2.5 2.5液壓回轉傳動裝置性能參數
|
型號 |
額定輸出扭矩 N.m |
傳動比 |
轉速范圍 r/min |
額定壓力 Mpa |
總排量 ml/r |
液壓馬達型號 |
制動器 |
最大功率 MAX |
|
|
靜制動扭矩 |
開啟壓力 |
||||||||
|
WKH2.5 3-3000D60221 |
3000 |
28 |
0-25 |
16 |
1720 |
AKS05-90D60221 |
4800 |
2.5 |
36KW |
|
WKH2.5 3-4000D60221 |
4000 |
20 |
0-32.5 |
16 |
2300 |
AKS05-110D60221 |
6000 |
2.5 |
36KW |
|
WKH2.5 3-5000D60221 |
5000 |
20 |
0-32.5 |
16 |
2580 |
AKS05-130D60221 |
7500 |
2.5 |
36KW |
|
WKH2.5 3-6500D60221 |
3500 |
20 |
0-30 |
16 |
3320 |
AKS05-170D60221 |
9500 |
2.5 |
36KW |
輸出齒輪外形尺寸
|
齒輪參數 |
||
|
m |
z |
x1 |
|
8 |
12 |
0.5 |
|
8 |
12 |
0.5 |
|
8 |
12 |
0.5 |
1.輸出齒輪的選用必須考慮輸出扭矩的大小，以保住齒輪和傳動軸的強度。
2.配流器的選用應參照系統允許供油量的大小，上述表格和輸出軸僅為常用形式。
3.公司可根據客戶需要提供各種規格形式的回轉裝置，詳情請與本公司聯系。
